El nivel de agua es la altura que alcanza un lÃquido dentro de un depósito, tanque o recipiente en un momento determinado. Conocer este valor con precisión es esencial en cualquier proceso industrial donde el agua —u otro lÃquido— deba gestionarse, controlarse o protegerse. Sin una medición fiable del nivel, los sistemas de bombeo fallan, los depósitos se desbordan y los procesos se detienen.
En esta guÃa explicamos qué significa "nivel de agua" según el contexto, cómo se mide en instalaciones industriales y cuál es el sensor más adecuado para cada aplicación.
En Disibeint llevamos más de 50 años especializados en la fabricación de sensores de nivel para la industria española y europea. En este artículo compartimos algunos de nuestros aprendizajes trabajando con clientes de los sectores de tratamiento de aguas, industria química, alimentaria, agrícola y muchos otros.
La expresión "nivel de agua" aparece en tres contextos distintos que conviene diferenciar:
En el contexto industrial, medir y controlar el nivel de agua no es opcional: es un requisito de seguridad, eficiencia y continuidad operativa.
En una instalación industrial, la medición del nivel persigue distintos objetivos:
No existe un sensor universal: la elección depende del tipo de agua, las condiciones del depósito, la precisión requerida y la señal de salida del sistema de control.
Estas son las tecnologías disponibles para medir el nivel de agua en depósitos industriales, con sus ventajas, limitaciones y aplicaciones más adecuadas.
Funcionan utilizando la conductividad eléctrica del agua como principio de detección: cuando el agua conductora alcanza el electrodo cierra el circuito eléctrico y genera la señal. Solución más económica y robusta para controlar niveles puntuales (máximo, mínimo, alarma) en agua y aguas residuales.
→ Ver sensores conductivos de nivel · Relés: Conductivos, Relé+Sensor

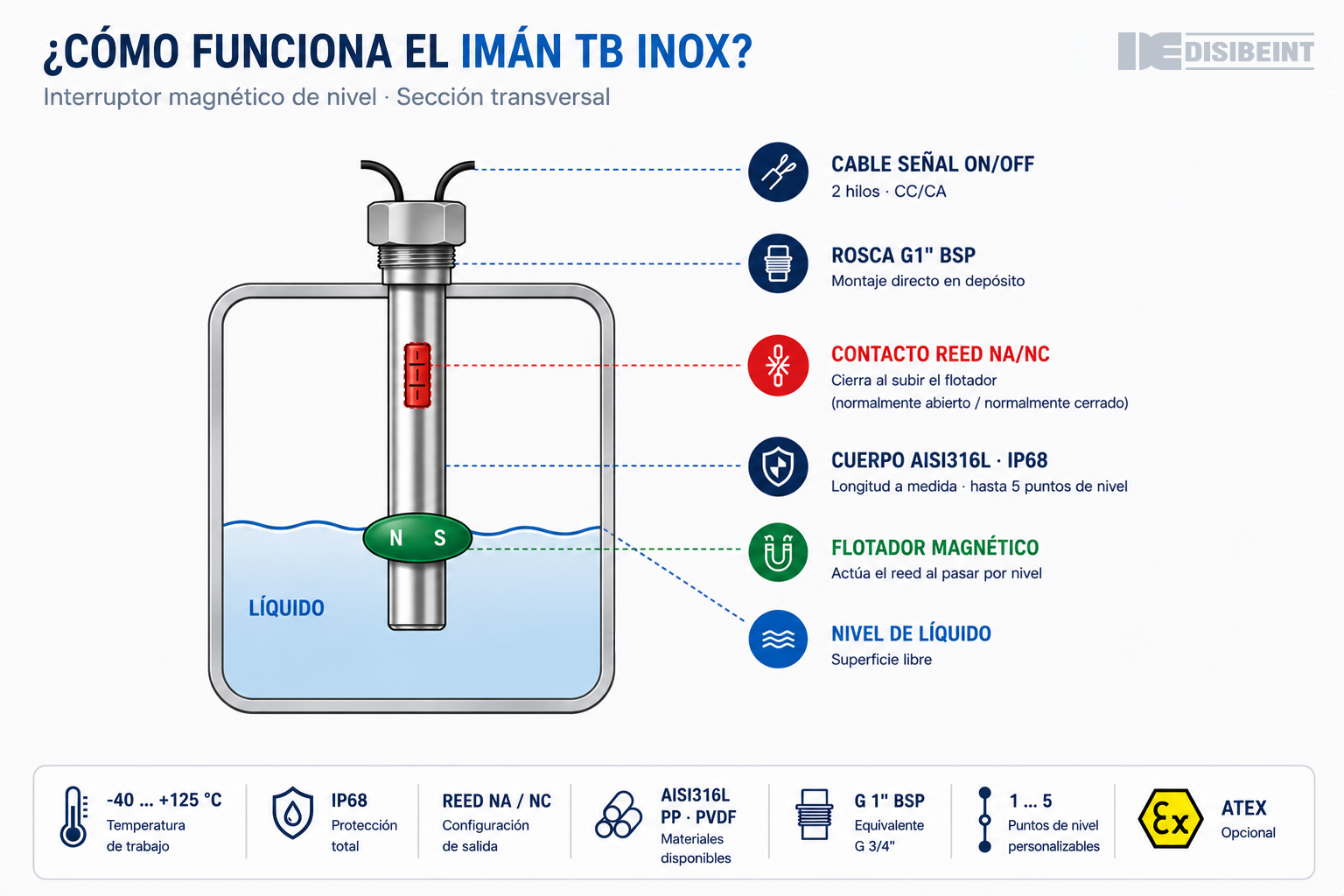

Contactos herméticos tipo reed — libres de potencial — en el interior del tubo, activados por el imán del flotador al pasar por su altura. Señal on/off limpia, sin alimentación externa, para bombas, electroválvulas, alarmas o PLCs. Fabricado a medida. Disponible en Inox AISI316, PVC, PP y PVDF.
Consejo de instalación: el error más frecuente en campo es montar el sensor demasiado cerca de la pared metálica del depósito. La normativa indica 100 mm mínimo, pero en depósitos con agitación recomendamos al menos 150 mm para garantizar el libre desplazamiento del flotador.
→ Ver: interruptores IMN · de flotador · versión ATEX
Para depósitos con turbulencias: combinar con tubo tranquilizador y relé antiturbulencias PSIA/DSIA.
Detectan el nivel por variación de capacitancia. Son no intrusivos: miden a través de la pared del depósito (plástico) sin perforarlo ni contactar con el producto.
Sectores: plástico, química, alimentación, cerámica, granjas, almacenaje automático.
→ Ver capacitivos líquidos · sólidos · Ficha SCS/SCR (PDF)
Miden el nivel por la presión de la columna de agua. Salida siempre 4-20 mA. Habituales en pozos, depósitos enterrados, fosas y estaciones de bombeo.
Todos: 10 m cable incluido, salida 4-20 mA.
→ Ver: sensores de presión · sumergibles · baja presión
Mismo principio que el IMN, pero la sucesión de contactos reed genera una señal proporcional: salida 4-20 mA continua. La referencia cuando se necesita el nivel exacto en todo momento. Inox AISI316, PP y PVDF.
Uno de los usos más habituales del TMN es el control continuo de depósitos de agua en plantas y estaciones de tratamiento: la salida 4-20 mA se conecta directamente al PLC y la calibración de fábrica evita ajustes en obra.
Visores y sistemas by-pass para verificación visual directa desde el exterior del depósito, sin interrumpir el proceso. Combinables con contactos eléctricos para una solución mixta visual + automática.
→ Ver control visual · by-pass
| Tecnología | Modelo | Señal | Liq. conductor | Liq. no conductor | Sólidos | ATEX | Sin contacto | Temp. proceso | IP |
|---|---|---|---|---|---|---|---|---|---|
| Conductivo | NCVS / NR | On/Off | ✓ | — | — | — | — | Según modelo | IP65+ |
| Magnético interruptor ★ | IMN TB INOX | On/Off · 1-5 puntos | ✓ | ✓ | — | ✓ | — | –40 / +125 °C | IP67/68 |
| Flotador | INMR ECO / HYP | On/Off | ✓ | ✓ | — | — | — | Según modelo | IP67 |
| Capacitivo | SCM 30 / SCS 35 | On/Off | ✓ | ✓ | ✓ | — | ✓ (pared) | –20 / +70 °C | IP69K |
| Magnético continuo | TMN 300 TB INOX | 4-20 mA | ✓ | ✓ | — | — | — | –20 / +100 °C | IP67 |
| Presión hidrostática | TPSM 40/41/64… | 4-20 mA | ✓ | ✓ | — | — | — | Según modelo | IP68 |
| Ultrasonidos | SNU | 4-20 mA | ✓ | ✓ | ✓ | — | ✓ | Según modelo | IP67 |
★ Más vendido · ✓ = compatible · — = no aplica
Un sensor de nivel detecta dónde está el agua. Para convertir esa detección en una acción —arrancar una bomba, disparar una alarma, cerrar una electroválvula— hace falta el relé de nivel: interpreta la señal del sensor y genera la orden de control, montado en carril DIN en el cuadro eléctrico.
Para electrodos conductivos sumergidos. La solución más económica para máximo/mínimo en agua conductora, con ajuste de sensibilidad por conductividad.
Relé y sensor preconfigurados en un único sistema. En cable, tapón roscado o brida DIN/Clamp. Mínimo cableado, puesta en marcha rápida.
→ Ver relé+sensor: cable · tapón · brida
Indicación visual (LED o display) del estado del nivel: normal, alto o bajo. Incluye control de inundaciones para presencia inesperada de agua.
→ Ver alarma y visualización · inundaciones
Control automático de bombas de llenado o vaciado. Alternancia entre dos bombas, antiturbulencias temporizado y control diferencial con histéresis. Protegen los motores de arranques frecuentes.
→ Ver gama completa de relés de nivel →
Los sensores de nivel de agua de Disibeint se utilizan en una amplia variedad de sectores industriales.
Necesidad: control de nivel en depósitos de agua bruta, decantadores, balsas de laminación y depósitos de agua tratada.
Solución habitual: IMN TB INOX para máximo/mínimo · TPSM 65 (membrana aflorante) para aguas con sólidos · TMN 300 para volumen continuo · Relés para bombas con alternancia.
Necesidad: nivel en depósitos de ácidos, bases, disolventes y productos agresivos. Control de llenado de reactores.
Solución habitual: IMN TB PP o PVDF · SCM 30 capacitivo (a través de pared plástica) · TPSM 59 en PP · Versiones ATEX en zonas explosivas.
Necesidad: nivel en depósitos de gasoil para generadores, grupos electrógenos, maquinaria agrícola y tanques de almacenamiento.
Solución habitual: TMN 300 con flotador de poliamida · TPSM 54 sumergible · IMN ATEX donde aplique.
Necesidad: nivel en depósitos de agua potable, leche, vino, zumos. Materiales aptos para contacto alimentario y limpieza CIP/SIP.
Solución habitual: IMN TB INOX · SCM 30 IP69K (limpieza a alta presión) · Conexiones clamp higiénicas.
Necesidad: nivel en balsas de riego, aljibes, pozos y depósitos de almacenamiento.
Solución habitual: TPSM 40/41 para pozos · Interruptores de flotador INMR ECO para cisternas · Relés con control diferencial para bombas de riego.
Necesidad: nivel en fosas sépticas, pozos de bombeo, colectores pluviales y cámaras de inspección.
Solución habitual: TPSM 65/66 membrana aflorante · Flotadores INMR para bombas de achique · sensores de control de inundaciones.
¿Necesitas asesoramiento para tu instalación? Contacta con nuestro equipo técnico →

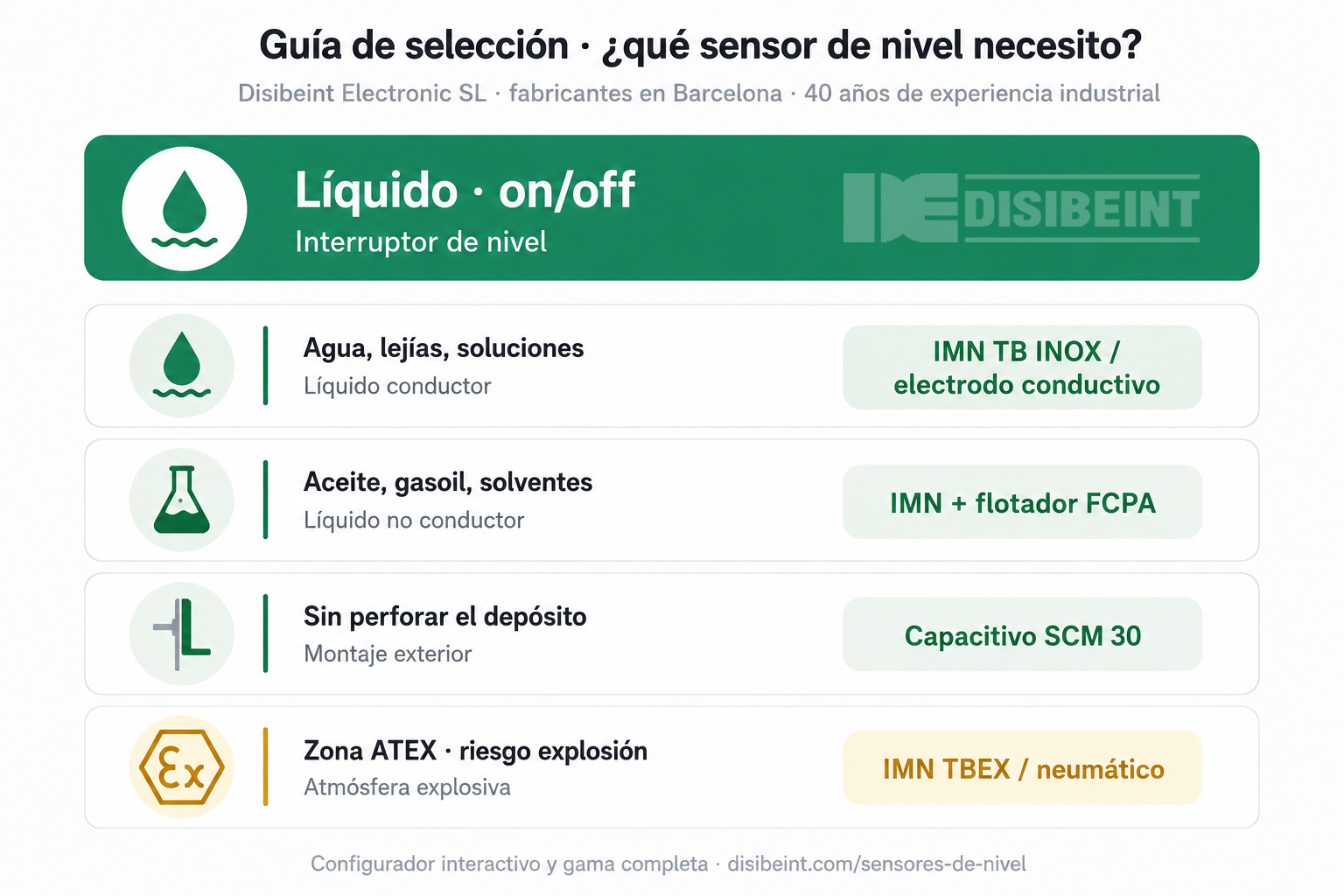

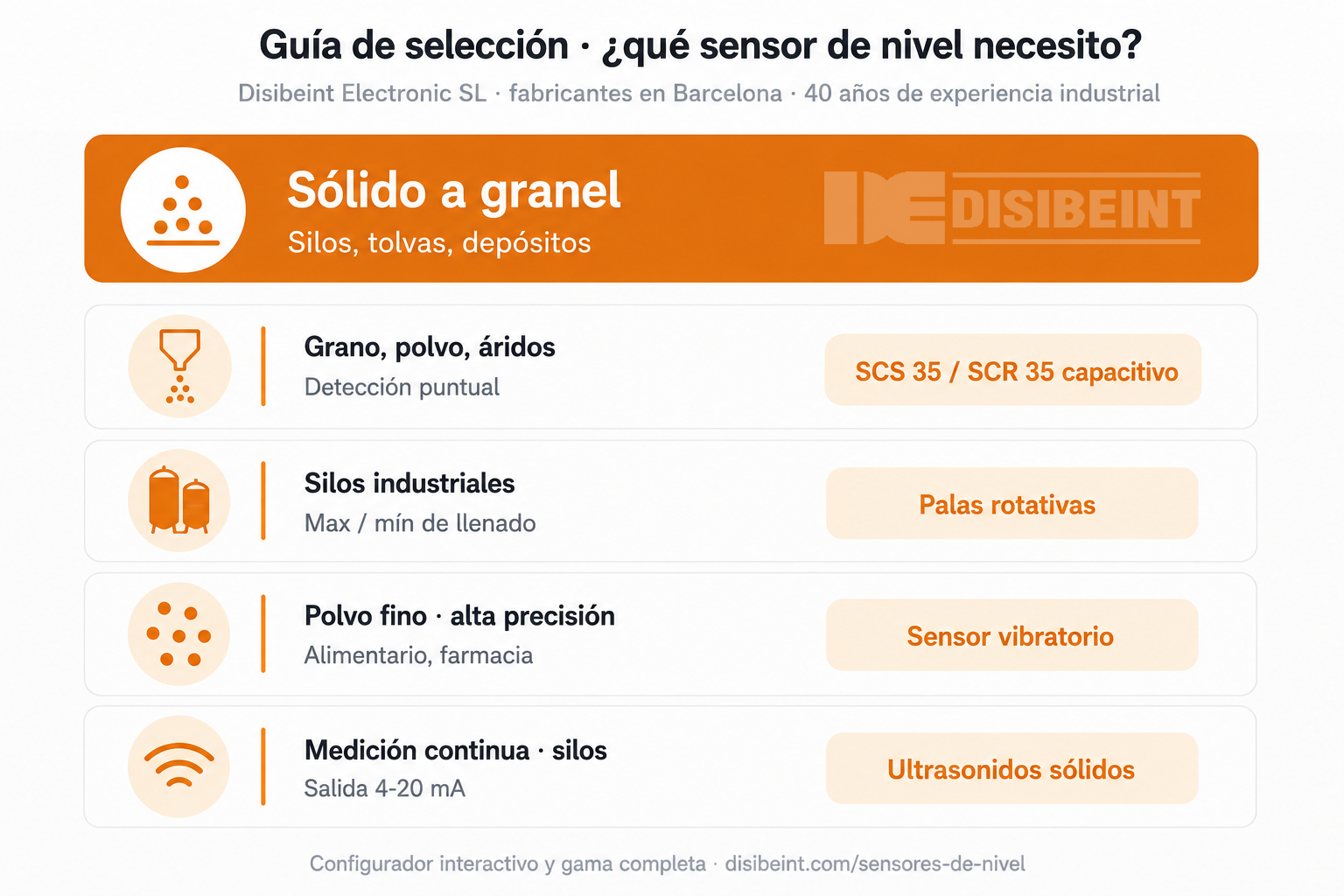

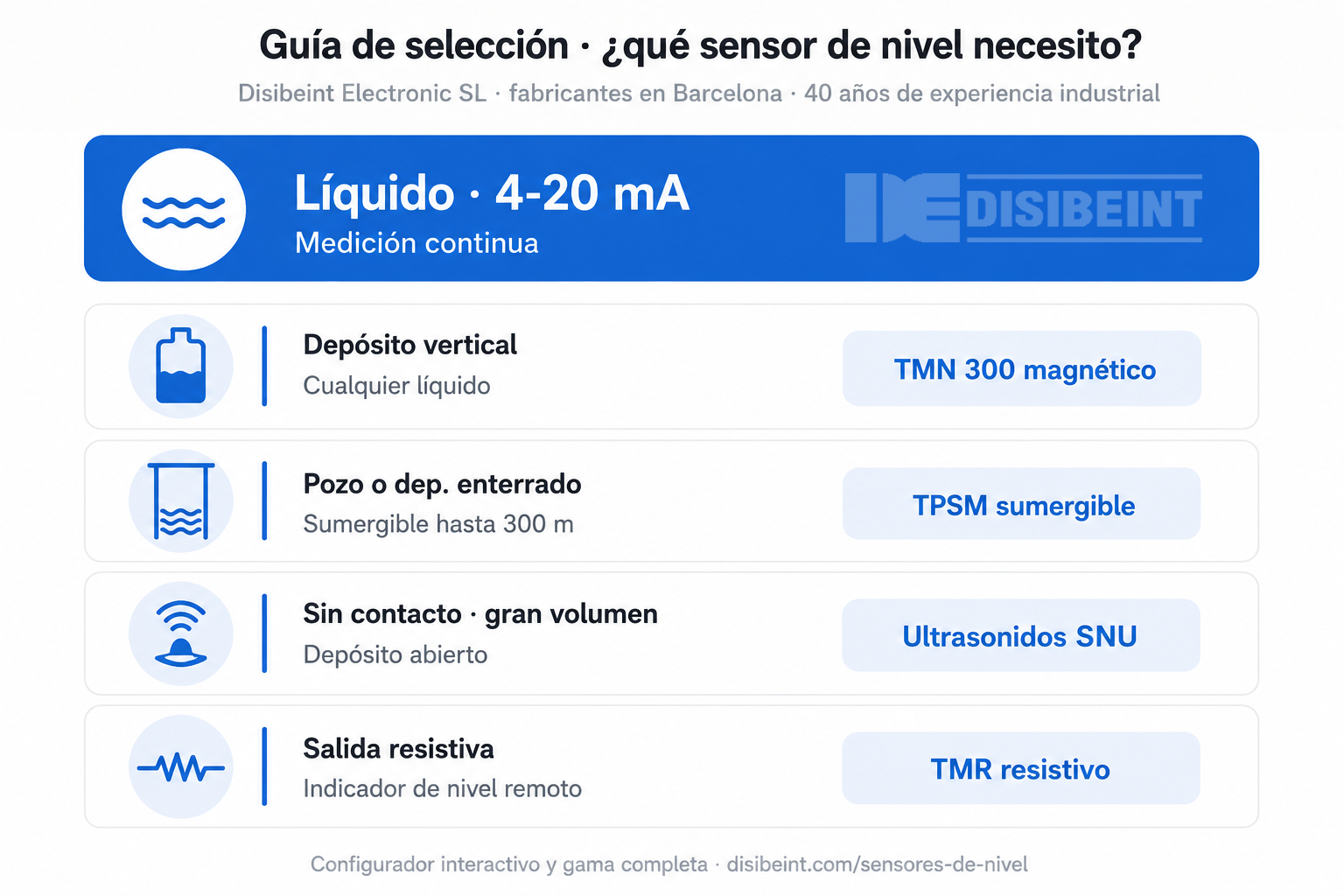

Responde estas cuatro preguntas antes de decidir:
Agua limpia: casi cualquier tecnología. Aguas residuales, ácidos, aceites o sólidos en suspensión: materiales específicos (INOX, PP, PVDF, PTFE) y principios resistentes a suciedad y corrosión. Consultar la tabla de resistencia química.
La consulta más frecuente es la elección de material para depósitos con productos químicos: el PVC puede parecer suficiente a temperatura ambiente, pero a partir de 60 °C su comportamiento cambia considerablemente.
Obligatorio usar equipos certificados ATEX. Disibeint dispone de varias referencias: IMN versión ATEX, interruptores de flotador ATEX y relés con certificación para zonas clasificadas.
PLCs y SCADAs: 4-20 mA (continua) o contactos secos (puntual). Integración digital: módulo KNT8 con RS-485/Modbus RTU para IMN8 y TMN8.
Disibeint dispone del sistema IoT propio dePACK: un datalogger industrial que conecta los sensores directamente a la nube dedat.cloud para visualización, registro y alertas en tiempo real, sin necesidad de PLC.
→ Ver dataloggers IoT Industrial · dePACK vs PLC vs Raspberry Pi
Manual dePACK (PDF) Díptico IoT (PDF) Catálogo / Tarifa Declaración CE
En Disibeint llevamos más de 50 años especializados en sensores de nivel para la industria española y europea. Fabricamos a medida, asesoramos sin compromiso y ofrecemos la gama más completa del mercado. Todos nuestros productos son de fabricación propia con certificación CE.
