Relés de control de tensión

Líneas monofásicas, CA

· Controlan un rango de tensión monofásica en CA entre los márgenes ajustados. Cuando las condiciones son correctas, el relé permanece activado y se desactiva cuando la tensión se desplaza fuera de dichos márgenes.
· Los modelos se diferencian por combinaciones de las siguientes características:
- Control de la propia tensión o de una tensión secundaria
- Control de 1, 2 o 3 consignas
- Histéresis fija o ajustable
- Temporización a la detección fija o ajustable
- Visualización de los valores medidos
CONFIGURADOR:
PVHAPVHBDVHADVHBSVHASVHBSVH
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Interface
Número de relés
Tipo de relé
Comunicación
Versión
00
Código de ejecución especial
Tensión de alimentación
Gama
8..500 V

Cantidad
Añadir a la cesta (+34) 934 560 995

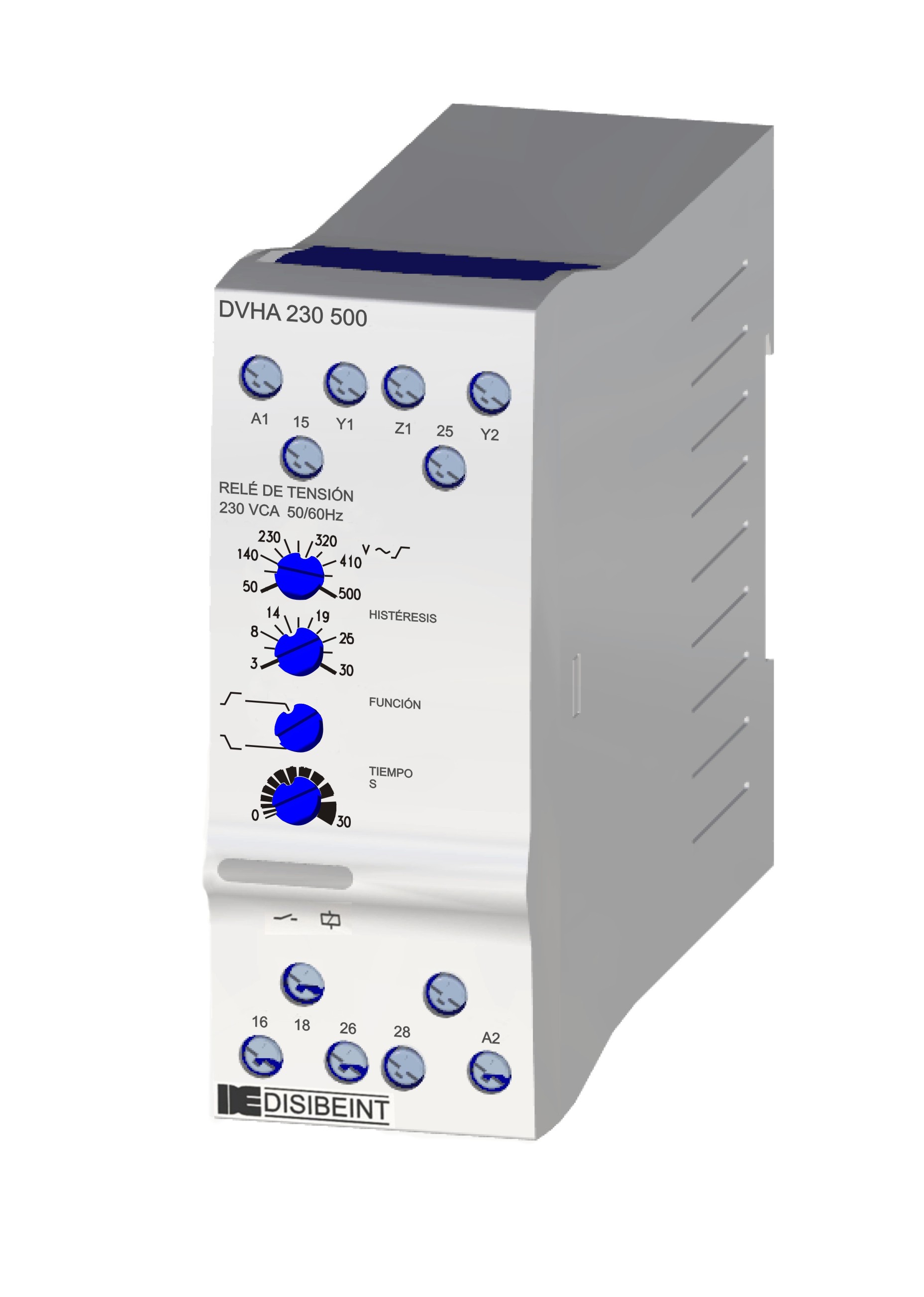

PVHA - PVHB - DVHA - DVHB - SVHA - SVHB
· Control de una tensión secundaria· Relé de máxima o mínima tensión
· Rango: 0,4..500 VCA en 5 gamas
· Regulación: Según valor ajustado
· Histéresis: 3..30%
· Temporización 0..30 s
SVH
· Controlador de una tensión monofásica en CA
· Controla una tensión secundaria
· Regulación: 8..500 VCA
· Control de frecuencia: 43..70 Hz
· Control de componente contínua: 0..3 VCC
· Temporización 0,01 S..999,9 H
· Múltiples parámetros configurables
· Tres relés de salida configurables
· Pantalla gráfica LCD
CONFIGURADOR:
PVBAPVBBDVBADVBBSVBASVBBSVH
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Interface
Número de relés
Tipo de relé
Comunicación
Versión
00
Código de ejecución especial
Tensión de alimentación
Gama
8..500 V

Cantidad
Añadir a la cesta (+34) 934 560 995


PVBA - PVBB - DVBA - DVBB - SVBA - SVBB
· Relé de máxima, mínima o umbral de tensión
· Control de una tensión secundaria· Rango: 16,8..520 VCA en 4 gamas
· Regulación: ±30% sobre el valor nominal
· Histéresis: 1%, fija
· Temporización: 0..30 s
SVH
· Controlador de una tensión monofásica en CA
· Controla una tensión secundaria
· Regulación: 8..500 VCA
· Control de frecuencia: 43..70 Hz
· Control de componente contínua: 0..3 VCC
· Temporización 0,01 S..999,9 H
· Múltiples parámetros configurables
· Tres relés de salida configurables
· Pantalla gráfica LCD
CONFIGURADOR:
PVJADVJASVJASVA
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Tensión de alimentación
Gama
Interface
Número de relés
Tipo de relé
Comunicación
Versión
00
Código de ejecución especial
Tensión de alimentación
Gama

Cantidad
Añadir a la cesta (+34) 934 560 995


PVJA - DVJA - SVJA
· Control de una tensión secundaria· Dos consignas independientes
· Rango: 0,4..500 VCA en 5 gamas
· Regulación: Según valor ajustado
· Histéresis: 10%, fija
SVA
· Controlador de tensión monofásica en CA
· Mide su propia tensión de alimentación
· Regulación: ±18% sobre el valor nominal
· Control de frecuencia: 43..70 Hz
· Control de componente contínua: 0..3 VCC
· Temporización 0,01 S..999,9 H
· Múltiples parámetros configurables
· Tres relés de salida configurables
· Pantalla gráfica LCD
CONFIGURADOR:
PVAAPVABDVAADVABSVAASVABSVA
Tensión de alimentación
Tensión de alimentación
Tensión de alimentación
Tensión de alimentación
Tensión de alimentación
Tensión de alimentación
Interface
Número de relés
Tipo de relé
Comunicación
Versión
00
Código de ejecución especial
Tensión de alimentación
Gama

Cantidad
Añadir a la cesta (+34) 934 560 995


PVAA - PVAB - DVAA - DVAB - SVAA - SVAB
· Relé de máxima, mínima o umbral de tensión
· Control de la propia tensión de alimentación· Regulación: ±18% sobre el valor nominal
· Histéresis: 1%, fija
· Temporización: 0..30 s
SVA
· Controlador de tensión monofásica en CA
· Mide su propia tensión de alimentación
· Regulación: ±18% sobre el valor nominal
· Control de frecuencia: 43..70 Hz
· Control de componente contínua: 0..3 VCC
· Temporización 0,01 S..999,9 H
· Múltiples parámetros configurables
· Tres relés de salida configurables
· Pantalla gráfica LCD
CONFIGURADOR:
PVLADVLASVLASVA
Tensión de alimentación
Tensión de alimentación
Tensión de alimentación
Interface
Número de relés
Tipo de relé
Comunicación
Versión
00
Código de ejecución especial
Tensión de alimentación
Gama

Cantidad
Añadir a la cesta (+34) 934 560 995


PVLA - DVLA - SVLA
· Dos consignas independientes
· Control de la propia tensión de alimentación· Regulación: ±18% sobre el valor nominal
· Histéresis: 1%, fija
SVA
· Controlador de tensión monofásica en CA
· Mide su propia tensión de alimentación
· Regulación: ±18% sobre el valor nominal
· Control de frecuencia: 43..70 Hz
· Control de componente contínua: 0..3 VCC
· Temporización 0,01 S..999,9 H
· Múltiples parámetros configurables
· Tres relés de salida configurables
· Pantalla gráfica LCD
PVSSPVSTDVSSDVST
Tensión de alimentación
230 VCA
Tensión de alimentación
230 VCA
Tensión de alimentación
230 VCA
Tensión de alimentación
230 VCA

Cantidad
Añadir a la cesta (+34) 934 560 995


PVSS - PVST - DVSS - DVST
· Relé de umbral de tensión
· Puntos de disparo fijos: mínimo 172VCA, máximo 260VCA
· Retardo a la detección fijo de 3 s
Tensión de alimentación
230 VCA
Gama
400 VCA

Cantidad
Añadir a la cesta (+34) 934 560 995


· Cambio automático de tensión
· Discriminador de tensión en equipos portátiles
· Punto de disparo, 286 V
· Retardo a la detección fijo de 1 s
